Закрытое распределительное устройство на напряжение 110 кВ в здании-укрытии «Самара» (ЗРУ СЭЩ 110 кВ) предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц на напряжение 110 кВ.
Закрытые распределительные устройства ЗРУ СЭЩ «Самара» 110 кВ (ячейки ЗРУ) применяются для комплектования трансформаторных подстанций 110/10(6), 110/35/10(6) кВ, включая КТП СЭЩ Б(М), на стороне 110 кВ.
Закрытые распределительные устройства ЗРУ 110 (ячейки ЗРУ) используются:
- на стороне 110 кВ сетевых подстанций;
- для электроснабжения нефтяных и газовых месторождений;
- для электроснабжения промышленных потребителей;
- для коммунальных потребителей;
- для крупных строительств;
- для сельскохозяйственных районов;
- на электрических станциях (при соответствующих условиях);
- и на многих других объектах.
Состав изделия
- Распределительное устройство 110 кВ
- Жесткая и гибкая ошиновка
- Кабельные конструкции
- Здание
- Грузоподъемное оборудование
- Освещение, отопление и вентиляция
- Охранно-пожарная сигнализация
- Линейный ввод
Выбор оборудования производится:
- по номинальным напряжениям,
- по нагрузкам цепей с учетом допустимых перегрузок и замены трансформаторов на следующие по шкале мощности,
- с проверкой по токам короткого замыкания.

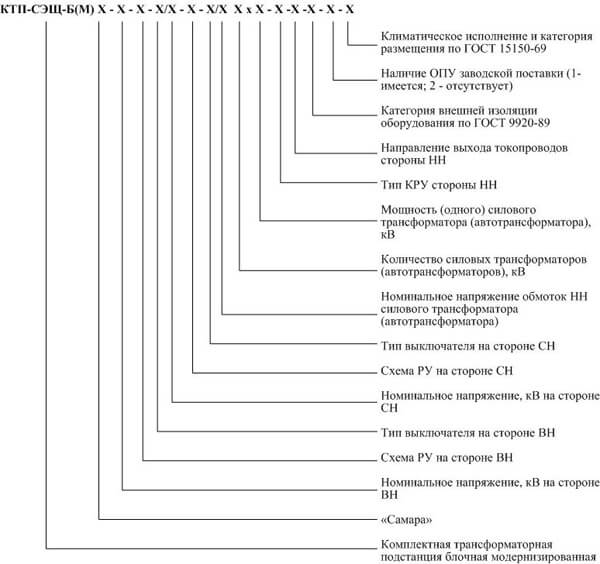

Оформление заказа
Заказ на изготовление ЗРУ СЭЩ «Самара» 110 кВ оформляется в виде:
- договоров на выполнение проектных работ (отдельно по электротехнической части и отдельно по строительной части);
- договора на поставку электротехнического оборудования;
- договора на поставку несущих и ограждающих конструкций здания;
- опросного листа на РУ 110 кВ;
- технического задания, разработанного генеральным проектировщиком;
- технического задания на отопление, вентиляцию, освещение, разработанного генеральным проектировщиком;
- технического задания на охранно-пожарную сигнализацию, разработанную генеральным проектировщиком.
Линейный ввод входит в состав КТП СЭЩ Б(М) и оформляется как приложение к заказу на РУ 110 кВ.
«Электрощит» - Самара» готово к сотрудничеству и партнерству по обеспечению энергосистем надежным электротехническим оборудованием.
Технические характеристики
| Технические параметры | РУ 110 кВ | |||
|---|---|---|---|---|
| Номер главной принципиальной схемы электрических соединений | 110-4Н, 110-5Н, 110-5АН | |||
| Номинальное напряжение, кВ | 110 | |||
| Наибольшее напряжение, кВ | 123 | |||
| Мощность силового трансформатора, кВА | До 63000 | |||
| Номинальный ток, А | Цепей силового трансформатора | 330; 690 | ||
| Цепей линий и перемычек | 690 | |||
| Ток короткого замыкания (амплитуда), кА | 65 | |||
| Ток термической стойкости шин в течение 3 с, кА | 25 | |||
| Климатическое исполнение | У1 | Т1 | УХЛ1 | |
| Верхнее значение температуры воздуха, С | +40° | +50° | +40° | |
| Нижнее значение температуры воздуха, С | -45° | -10° | -60° | |
| Высота установки над уровнем моря не более, м | 1000 | |||
| Тип атмосферы | II (промышленная) по ГОСТ 15150-69 | |||
